スリットチューブ
スリットチューブ・配線保護チューブ・配線チューブ
スリットチューブ・配線保護チューブの特徴
・材質：6ナイロン（6N）
・装着工具（別売）を使い、一瞬の内に装着
・取り外し、繰り返し使用が可能
・スリットにより曲線部にも容易に装着でき、また装着後も極めて柔軟性に優れています
スリットチューブの装着方法
作業手順 1
専用装着工具で装着物（電線・ホース等）をはさみます。
作業手順 2
スリット部を内側にし、スリットチューブを装着工具に差し込みます。
作業手順 3
装着工具とスリットチューブの先端を手で持ちます。その状態で装着工具を手前にひけば、装着完了です。
スリットチューブの仕様（PE製と比較して耐熱性に優れます） 熱変形温度（130～170℃）
スリットチューブ（難燃性・HB）
| 型番 | カラー | 内径(mm) | 使用最大径(mm) | ピッチ(mm) | 肉厚(mm) | 巻数(m) |
|---|---|---|---|---|---|---|
| NST-08W | 白(W) | 8 | 10 | 10 | 0.8 | 100 |
| NST-08B | 黒(B) | 8 | 10 | 10 | 0.8 | 100 |
| NST-15W | 白(W) | 15 | 16 | 14 | 0.8 | 50 |
| NST-15B | 黒(B) | 15 | 16 | 14 | 0.8 | 50 |
| NST-20W | 白(W) | 20 | 23 | 17 | 0.9 | 30 |
| NST-20B | 黒(B) | 20 | 23 | 17 | 0.9 | 30 |
| NST-25W | 白(W) | 25 | 29 | 20 | 1 | 20 |
| NST-25B | 黒(B) | 25 | 29 | 20 | 1 | 20 |
＊横にスクロールできます。
装着工具
| 型 番 |
|---|
| PST-08（NST-08用装着工具） |
| PST-15（NST-15用装着工具） |
| PST-20（NST-20用装着工具） |
| PST-25（NST-25用装着工具） |
＊横にスクロールできます。
・長尺／箱入り
・予告なく仕様・色調等変更する事があります。あらかじめご了承下さい。
※PE製もあります。詳しくはご相談下さい。

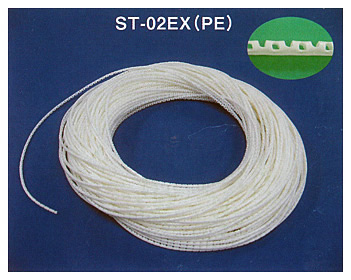

EXスリットチューブ：光ケーブル保護チューブ
～内径2mmの極細スリットチューブ"EXスリットチューブ"
● EXスリットチューブは、分散力学を考慮した光ケーブル保護材です。
● 作業時間の短縮により、従来の作業効率を大幅に改善できます。
● スライド方式の専用治具は、独創的な形状によりズムーズに光ケーブルの装着・撤去が可能です。
EXスリットチューブ
| 型番 | 色 | 内径(mm) | 使用最大径(mm) | 材質(mm) | 肉厚(mm) | 巻数(m) |
|---|---|---|---|---|---|---|
| ST-02EXPE | 白 | 2 | 1.7 | ﾎﾟﾘｴﾁﾚﾝ | 0.6 | 100 |
＊横にスクロールできます。
専用挿入治具
型番 F50-02EX
専用挿入治具にケーブルを挟み込み、EXスリットチューブの開口部に工具の先端を挿入するだけでスピード装着が可能です。
※詳しくは弊社営業部までご相談下さい。
